2018年下半年网络工程师下午案例题真题
收藏

推荐等级:
关注人数:
5327
  • 卷面总分:75分
  • 试卷类型:历年真题
  • 测试费用:免费
  • 答案解析:有
  • 练习次数:4531次
  • 作答时间:150分钟
试卷简介
2018年下半年网络工程师下午案例题真题,本试卷总分75分。
  • 进入考试
  • 下载试卷
  • APP做题
会员专享

考点练习

快速练习

历年真题

试卷预览
1

  阅读以下说明,回答问题 1 至问题 3,将解答填入答题纸对应的解答栏内。

  【说明】

  某园区组网方案如图 1-1 所示,数据规划如表 1-1 内容所示。







  【问题 1】(8 分,每空 2 分) 以 Switch3 为例配置接入层交换机,补充下列命令片段。



  [HUAWEI] sysname Switch3

  [Switch3] vlan batch (2)

  [Switch3] interface GigabitEthernet 0/0/3

  [Switch3-GigabitEthernet0/0/3] port link-type (3)

  [Switch3-GigabitEthernet0/0/3] port trunk allow-pass vlan 10 20

  [Switch3-GigabitEthernet0/0/3] quit

  [Switch3] interface GigabitEthernet 0/0/1

  [Switch3-GigabiEthernet0/0/1] port link-type (4)

  [Switch3-GigabitEthernet0/0/1] port default vlan 10

  [Switch3-GigabitEthernet/0/1] quit

  [Switch3] stp bpdu-protection

  【问题 2】 (8 分,每空 2 分) 以 Switch1 为例配置核心层交换机,创建其与接入交换机、备份设备以及出口路由器的 互通 VLAN,补充下列命令。



  [HUAWEI] sysname Switch1

  [Switchl] vlan batch (5)

  [Switch1] interface GigabitEthernet/0/1

  [Switchl-GigabitEthernet0/0/1] port link-type trunk

  [Switchl-GigabitEthernet0/0/1] port trunk allow-pass (6)

  [Switch1-GigabitEthernet0/0/1] quit

  [Switch1] interface Vlanif 10

  [Switch1-Vlanif10] ip address 192.168.10.1 24

  [Switch1-Vlanif10] quit

  [Switch1] interface Vlanif 20

  [Switch1-Vlanif20] ip address 192.168.20.1 24

  [Switch1-Vlanif20] quit

  [Switchl] interface GigabitEthernet 0/0/7

  [Switchl-GigabitEthernet0/0/7] port link-type trunk

  [Switch1-GigabitEthernet0/0/7] port trunk allow-pass vlan 100

  [Switch1-GigabitEthernet0/0/7] quit

  [Switch1] interface Vlanif 100

  [Switch1-Vlanif100] ip address (7)

  [Switch1-Vlanif100] quit

  [Switch1] interface Gigabitethernet 0/0/5

  [Switch1-GigabitEthernet0/0/5] port link-type access

  [Switch1-GigabitEthernet0/0/5] port default vlan 300

  [Switchl-GigabitEthernet0/0/5] quit [Switch1 interface Vlanif 300

  [Switchl-Vlanif300] ip address (8) [Switchl-Vlanif300] quit

  【问题 3】(4 分,每空 2 分) 如果配置静态路由实现网络互通,补充在 Switch1 和 Router 上配置的命令片段。

  [Switchl] ip route-static (9) /默认优先级

  [Switchl] ip route-static 0.0.0.0 0.0.0.0 172.16.30.2 preference 70

  [Router] ip route-static (10) /默认优先级

  [Router] ip route-static 192. 168.10.0 255.255.255.0 172.16.10.1

  [Router] ip route-static 192.168. 10.0 255.255.255.0 172.16.20.1 preference70

  [Router] ip route-static 192.168.20.0 255.255.255.0 172.16.10.1

  [Router] ip route-static 192.168.20.0 255.255.255.0 172.16.20.1 preference70


2

  阅读下列说明,回答问题 1 至问题 4,将解答填入答题纸的对应栏内。


  【说明】 图 2-1 为 A 公司和公司总部的部分网络拓扑,A 公司员工办公区域 DHCP 分配的 IP 段为 10.0.36.1/24,业务服务器 IP 地址为 10.0.35.1,备份服务器 IP 地址为 10.0.35.2;公司总部备份服 务器 IP 地址为 10.0.86.200。






  【问题 1】(4 分,每空 2 分)


  网络威胁会导致非授权访问、信息泄露、数据被破坏等网络安全事件发生,其常见的网 络威胁包括窃听、拒绝服务、病毒、木马、 (1) 等, 常见的网络安全防范措施包括访问 控制、审计、身份认证、数字签名、 (2) 、 包过滤和检测等。


(1)备选答案: (2)A.数据完整性破坏 B.物理链路破坏 C.存储介质破坏 D.电磁干扰

(2)备选答案: (3)A.数据备份 B.电磁防护 C.违规外联控制 D.数据加密


  【问题 2】(6 分,每空 2 分) 某天,网络管理员在入侵检测设备.上发现图 2-2 所示网络威胁日志,从该日志可判断网 络威胁为 (3) , 网络管理员应采取 (4) 、 (5) 等合理有效的措施进行处理。






       (3)备选答案: A.跨站脚本攻击 B.拒绝服务 C.木马 D. sql 注入

  (4)~(5)备选答案: A.源主机安装杀毒软件并查杀 B.目标主机安装杀毒软件并查杀 C.将上图所示 URL 加入上网行为管理设备黑名单 D.将上图所示 URL 加入入侵检测设备黑名单 E.使用漏洞扫描设备进行扫描


  【问题 3】(4 分,每空 1 分) A 公司为保障数据安全,同总部建立 ipsecVPN 隧道,定期通过 A 公司备份服务器向公司 总部备份数据,仅允许 A 公司的备份服务器、业务服务器和公司总部的备份服务器通 讯,图 2-3 为 A 公司防火墙创建 VPN 隧道第二阶段协商的配置页面,请完善配置。其 中,本地子网: (6) 、 本地掩码: (7) 、 对方子网: (8) 、 对方掩码: (9) 。





  【问题 4】(6 分) 根据业务发展,购置了一套存储容量为 30TB 的存储系统,给公司内部员工每人配备 2TB 的网盘,存储管理员预估近-年内,员工对网盘的平均使用空间不超过 200GB,为节 省成本,启用了该存储系统的自动精简(Thin provisioning 不会一次性 全部分配存储资 源,当存储空间不够时,系统会根据实际所需要的容量,从存储池中多次少量的扩展存储 空间)配置功能,为 100 个员工提供网盘服务。 请简要叙述存储管理员使用自动精简配置的优点和存在的风险。

3

阅读以下说明,回答问题 1 至问题 3,将解答填入答题纸对应的解答栏内。

 【说明】 某公司网络划分为两个子网,其中设备 A DHCP 服务器,如图 3-1 所示。





 【问题 1(6 分,每空 2 ) DHCP 在分配 IP 地址时使用 (1) 的方式, 而此消息不能通过路由器,所以子网 2 中的 客,户端要自动获得 IP 地址,不能采用的方式是 (2) DHCP 服务器向客户端出租的 IP 地址一般有一个租借期限,在使用租期过去 (3) , 客户端会向服务器发送 DHCP REQUEST 报文延续租期。

(1)备选答案: A.单播 B.多播 C.广播 D.组播

(2)备选答案: A.子网 2 设置 DHCP 服务器 B.使用三层交换机作为 DHCP 中继 C.使用路由器作为 DHCP 中继 D. IP 代理

(3)备选答案:  A.25% B.50% C.75% D.87.5%



【问题 2(5 分,每空 1 ) 在设置 DHCP 服务时,应当为 DHCP 添加 (4) 个作用域。子网 1 按照图 3-2 添加作用域, 其中子网掩码为 (5) , 默认网关为 (6) 。在此作用域中必须排除某个 IP 地址,如图 3-3 所示,其中起始 IP 地址处应填写 (7) 。 通常无线子网的默认租约时间为 (8)

(8)备选答案: 6A8 B.6 C.2 D.6 8 小时








【问题 3(4 分,每空 2 ) 如果客户机无法找到 DHCP 服务器,它将从 (9) 网段中挑选一个作为自己的 IP 地址,子 网掩码为(10)

(9)备选答案: A.192.168.5.0   B.172.25.48.0   C. 169.254.0.0    D.0.0.0.0


4

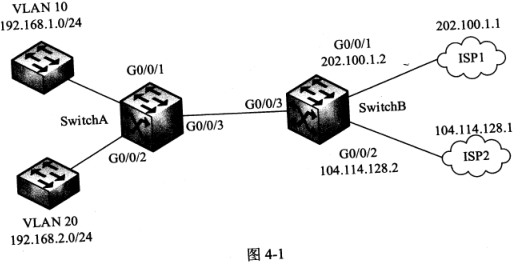

  阅读以下说明,回答问题 1 至问题 3,将解答填入答题纸对应的解答栏内。 【说明】 某企业的网络结构如图 4-1 所示。企业使用双出口,其中 ISP1 是高速链路,网关为 202.100.1.2, ISP2 是低速链路,网关为 104.114.128.2。







  【问题 1】(13 分,每空 1 分) 公司内部有两个网段,192.168.1.0/24 和 192.168.2.0/24, 使用三层交换机 SwitchB 实现 VLAN 间路由。为提高用户体验,网络管理员决定带宽要求较高的 192.168.1.0 网段的的 数据通过高速链路访问互联网,带宽要求较低的 192.168.2.0 网段的数据通过低速链路访问 互联网。请根据描述,将以下配置代码补充完整。


  [SwitchB] acl 3000


  [SwitchB-acl-adv-3000] rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255


  [SwitchB-acl-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255


  [SwitchB-acl-adv-3000] quit


  [SwitchB] acl 3001 //匹配内网 192. 168.1.0/24 网段的用户数据流


  [SwitchB-acl-adv-3001] rule permit ip source (1) 0.0.0.255


  [SwitchB acl-adv-3001] quit


  [SwitchB] acl 3002 //匹配内网 192.168.2.0/24 网段的用户数据流


  [SwitchB-acl-adv-3002] rule permit ip (2) 192.168.2.0 0.0.0.255


  [SwitchB-acl-adv-3002] quit


  [SwitchB] traffic classifier c0 operator or


  [SwitchB-classifier-c0] (3) acl 3000


  [SwitchB-classifer-c0] quit


  [SwitchB] traffic classifier c1 (4) or


  [SwitchB-classifier-c1] if-match acl 3001


  [SwitchB-classifer-c1] quit


  [SwitchB] traffic classifier c2 operator or


  [SwitchB-classifer-c2] if-match acl (5)


  [SwitchB-classfer-c2] (6) quit


  [SwitchB] traffic behavior. b0


  [SwitchB-behavior-b0] (7)


  [SwitchB-behavior-bO] quit


  [SwitchB] traffic behavior. bl


  [SwitchB-behavior-b1] redirect ip-nexthop (8)


  [SwitchB-behavior-b1] quit


  [SwitchB] traffic behavior. b2


  [SwitchB-behavior-b2] redirect ip-nexthop (9)


  [SwitchB-behavior-b2] quit


  [SwitchB] traffic policy p1


  [SwitchB-trafficpolicy-p1] classifier c0 behavior. (10)


  [SwitchB-trafficpolicy-p1] classifier c1 behavior. (11)


  [SwitchB-trafficpolicy-p1] classifier c2 behavior. b2


  [SwitchB-trafficpolicy-p1] quit


  [SwitchB] interface (12)


  [SwitchB-GigabitEthenet0/0/3] traffic-policy pl (13) SwitchB-GigabitEthernet0/0/3] return


  【问题 2】(2 分) 在问题 1 的配置代码中,配置 ACL 3000 的作用是: (14)。


  【问题 3】(5 分,每空 1 分) 公司需要访问 Intermet 公网,计划通过配置 NAT 实现私网地址到公网地址的转换,ISP1 公 网地址范围为 202.100.1.1~202.100.1.5 ;ISP2 公网地址范围为 104.114.128.1~104.114.128.5。


  请根据描述,将下面的配置代码补充完整。


  .....


  [SwitchB]nat address-group 0 202.100.1.3 202.100.1.5


  [SwitchB]nat address-group 1 104.114.128.3 104.114.128.5


  [SwitchB]acl number 2000


  [SwitchB-acl-basic-2000]rule 5 (15) source 192.168.1.0 0.0.0.255


  [SwitchB]acl number 2001


  [SwitchB-acl-basic-2001]rule 5 permit source 192.168.2.0 0.0.0.255


  [SwitchB]interface GigabitEthernet0/0/3


  [SwitchB-GigabitEthernet0/0/3]nat outbound (16) address group 0 no-pat


  [SwitchB-GigabitEthernnet0/0/3]nat outbound (17) address group 1 no-pat


  [SwitchB-GigabitEthernet0/0/3]quit


  [SwitchB] ip route-static 192.168.1.0 0.0.0.255 (18)


  [SwitchB] ip route-static 192.168.2.0 0.0.0.255 (19) ...
