测绘工程伦理案例分析必备试题答案(1)

推荐等级:
  • 卷面总分:100分
  • 试卷类型:模拟试题
  • 测试费用:免费
  • 试卷答案:有
  • 练习次数:7次
  • 作答时间:120分钟
  • 进入考试
  • 下载试卷
  • APP做题
  • 关注人数:405

试卷简介

测绘工程伦理案例分析必备试题答案(1),试题专项训练,必备练习试卷,含答案。

题型:

  • 案例分析题
会员专享

考点练习

快速练习

历年真题

试卷预览
1

1)概述

根据××市政府工作需求,计划编制《××市地图集》,该地图集为普通地图集。制图区范围包括整个市域,现已收集了相关资料有地图、遥感影像、图片、文字资料、统计数据等。

任务周期:6个月。

××测绘单位承担了此项工作。

2)问题

(1)简述普通地图集内容目录设计。

(2)简述普通地图集的编排设计。

2

2015年某市完成了城镇地籍总调查工作, 总调查工作以“权属合法、界址清楚、面积准确”为原则,充分利用了现有成果,以高分辨率航空正射影像为基础,查清了每宗地的权属、界址、面积和用途。测绘了全市地籍图,建立了地籍数据库。 利用的资料

(1)该市CORS系统及拟大地水准面精化模型;

(2)2014年底0.2m分辨率航空正射影像数据;

(3)2015年初0.5m分辨率卫星正射影像数据;

(4)行政界线、地籍区和地籍子区界线数据;

(5)地籍权属来源资料(纸质) ;

(6)有效使用权宗地(地块)及权属界线数据;

(7)城市规划数据;

(8)房产测量数据。

2.某处地籍发生了变化,由地块一和地块二合并形成了一个新地块, 如图13所示。有相应的合法手续,调查是采用全站仪按照一类界址点要求测量了界址点坐标(表 5)。

3.成果验收时,专家查阅了监理检查记录,检查记录中对某块地的工作情况概述如下:“指界时,调查员、本宗地指界人及社区工作人员同时到现场进行指界,由调查员在地籍调查表,土地权属界线协议书或土地权属争议书上签字盖章确认, 由于界址点标石没有按时搬运到现场,调查员对指界人指定的界址点现场设置标石,为方便起见,根据指界结果做好标记,进行事后补设。 ”

问题:

1.本次地籍总调查外业调查工作底图应采用哪些资料。

2.列表表示合宗后地块界址点点号及坐标值。

3.根据检查记录,你认为作业人员操作是否有误?如有说明原因。



3

1)工程概况

××市××大厦基坑北侧与××地铁1号线隧道相邻,最近水平距离约9m。为了确保基坑支护顺利施工,保证××市地铁1号线正常运营,需对地铁1号线隧道进行变形监测,实时了解和掌握在基坑开挖过程中地铁隧道的变形情况,确保地铁隧道的安全。同时,可为基坑支护施工提供及时的反馈信息,为信息化施工提供科学的监测数据和报告。

××地铁1号线运营时间一般从早上6:00到晚上23:00,由于在运营时间测量人员无法下隧道测量,只能在夜间停运后测量。而白天是基坑施工的主要时间,也是监测的关键时间,因此,工程选择了基于自动全站仪开发的无接触式自动测量系统,实现了对运营地铁隧道结构三维变形位移的自动监测系统。

2)基准点及工作基点设置

(1)基准点的布设

监测区间线路离××车站及××车辆段均较近。本监测项目的基准点考虑选择在××车站内,选择采用有强制归心装置的观测墩。左出入段线和左线各设置3个基准点。为保证成果的可靠性,定期检测基准点的稳定性。

(2)工作基点的布设

为方便测量机器人自动搜寻目标,以及保证各监测点精度均匀,工作基站拟设置于监测范围中部的隧道侧墙上,托架伸出长度约400mm,左出入段线和左线各设置1个工作基点。基点网点可与地铁原基标控制系统联测或采用独立坐标系统。

(3)变形监测点的布设

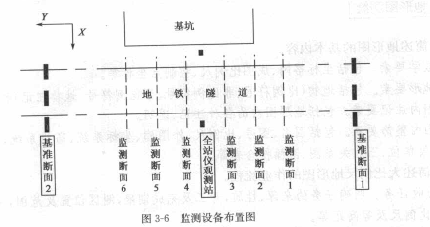

变形监测点设计要求的断面按每20m左右布设,每个断面在轨道附近的道床上布设2个监测点,即每个测断面布设2个监测点,全段线共布设6个观测断面。各断面观测点用连接件配小规格反射棱镜,用膨胀螺栓及云石胶锚固于监测位置的侧壁及道床的混凝土中,棱镜反射面指向工作基点,见图3-6。

3)测量机器人自动化监测

测量机器人自动化监测系统以基于1台测量机器人的有合作目标(照准棱镜)的变形监测系统为基本单元,可以由多个基本单元通过Internet联结起来组合而形成一个测量机器人远程网络监测系统,系统提供有线和无线两种组网方式。

(1)系统组成

远程无线遥控测量机器人变形监测和分析系统主要由3个单元组成:控制单元、无线通信单元和数据采集单元。控制单元一般安放在办公室内,通过具有固定lP的万维网发送指令和接收数据;无线通信单元与数据采集单元通过有线形式连接,将控制单元的指令转发给数据采集单元并将数据采集单元的数据简单处理后转发给控制中心;数据采集单元置于作业现场,根据控制单元的指令采集相应数据。

(2)硬件构成

远程无线遥控测量机器人变形监测和分析系统硬件主要由以下几项构成;

①测量机器人。测量机器人具有发动机驱动和目标自动识别等功能。测量机器人选用TS30,其静态测角精度为士0.5’’,测距精度为±(0.35mm+0.7ppm×D),自动目标识别的有效距离可达1000m,望远镜照准精度为2mm/500m。

②无线通信模块。实现系统控制中心与测量机器人之间的数据传输。

③系统控制中心。系统控制中心的主要任务之一是数据处理。

(3)软件构成

无线遥控测量机器人变形监测和分析系统软件主要由三部分组成:测量机器人机载软件、无线通信软件模块和控制中心软件包。

4)监测数据处理

测量机器人自动监测系统是根据全站仪的极坐标三维测量原理。由于该工程测量范围小,两端基准点之间的距离为150m左右,同时列车的运行,使得测量区域内的各点的气象条件较为一致。因此,通过一定的观测数据处理方法,可以消除由于不同测量周期测量时的气象变化所引起的测量误差。

5)小结

基于测量机器人的自动化监测系统,具有简便灵活、无人值守、实时动态的监测特点,克服了传统测量方法的不足,极大地提高了工作效率。监测系统为基坑开挖提供了准确、及时的地铁隧道变形数据,是运营地铁隧道变形监测的理想手段。随着我国城市地铁建设的大规模进行,自动监测已经成为必不可少的一种测量手段,发挥着日益重要的作用,随着地铁的发展,监测系统的前景应该不断发展和完善。

问题

(1)简述变形测量实施的程序与要求。

(2)简述全站仪自动跟踪测量的主要技术要求。

(3)监测项目的变形分析有哪些内容?

4

1)工程概况

根据××测绘及导航电子地图资质单位规定:导航电子地图上的高速公路和国道及周边信息每6个月更新一次,省级及以下道路及周边信息每1年更新一次,背景地图每1年更新一次。现需要对××地区导航地图进行全面更新,确定开展外业调查,对区域内的道路、兴趣点及地名等进行采集并处理,以完成对该地区导航数据的更新,满足用户的需要。

2)问题

(1)导航电子地图数据的主要内容是什么?

(2)简述导航电子地图外业道路网络信息采集的方法。

(3)简述导航电子地图外业数据成果质量检查验收的主要内容及成果提交。
